適用系統：

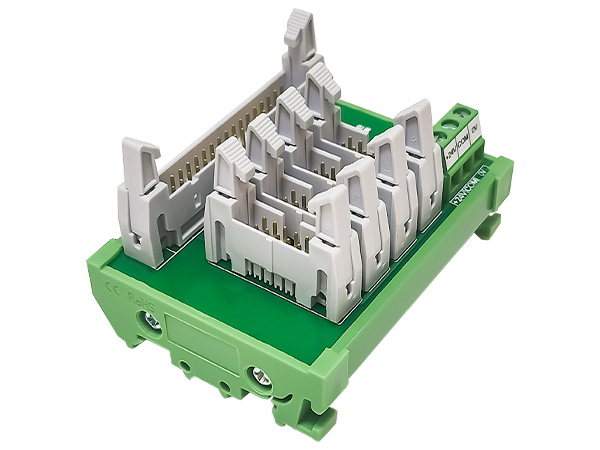

KEYENCE系列PLCModule KV-C32XAC.KV-C64XAC、KV-C32TAC、KV-C64TAC。
特性
① 本轉換板對應KEYENCE的KV-C32XA/C;kV-C64XAC;kV-C32TAC; KV-C64TA/C的擴展IO模塊連接使用;
② 將32位模塊轉換為4組8位單元,對應4組10P連接器，全連接器插頭實現了整體配線;
③ 配合本公司T系列其他產品,完全實現高效率省配線的連接;
④靈活的運用使配線工作更快捷。
13625289878
產品規格參數
basic parameters
|
輸出參數 |
|
|
額定電壓 |
24VDC |
|
額定電流 |
1A |
| 適合電線 | 1.5mm²/AWG16 |
|
工作溫度 |
-20℃~+55℃ |
|
儲存溫度 |
-40℃~+70℃ |
|
訂貨信息 |
||
| 產品型號 | 尺寸 |
標準包裝 |
| S061 |
75X57X47mm
|
1 |

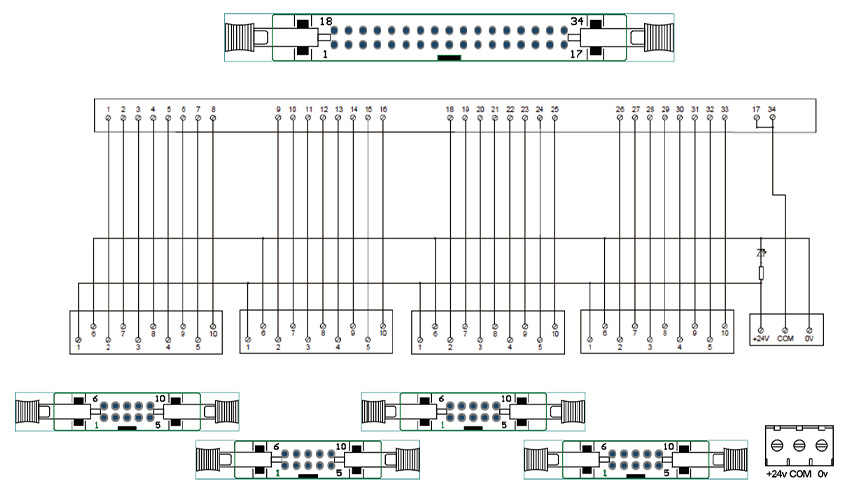

接線示意圖
wiring diagram
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最小⑥ 采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最小⑥ 采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最小⑥ 采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① 輸入電壓范圍：DC: 5V, 12V, 24V, 48~60V, 110V, 220V。
AC:24V, 48~60V, 120V, 230V, 120V RC, 230V RC。
② 支持TS35導軌安裝
③ 負載電壓：5~48VDC/0.5A
④ 端子式6.2MM厚
