適用PLC

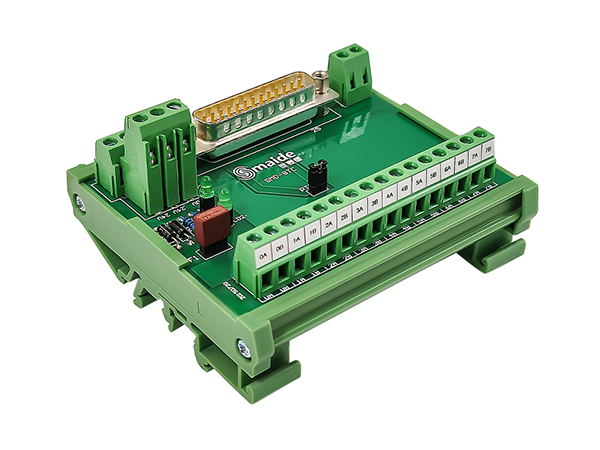

模擬量輸入端子板適用于西門子 S7-300 6ES7331-7PF01-0AB0
特性
① 8通道熱電偶輸入
② 支持TS35導軌安裝
③ 支持冗余電源輸入
13625289878
產品規格參數
basic parameters
|
技術參數 |
|
|
額定工作電壓 |
24VDC |
|
每通道最大工作電流 |
250mA |
|
供電指示 |
3mm綠色LED |
|
邏輯側供電電源保險絲 |
1A快斷微型方形保險絲 |
|
邏輯側接線 |
D-SUB連接 |
|
現場側接線 |
PCB端子接線 |
|
功耗 |
0.5W |
|
工作溫度 |
20℃~+55℃ |
|
儲存溫度 |
-40℃~+70℃ |
|
訂貨信息 |
||
|
訂貨型號 |
尺寸 |
標準包裝 |
|
SMD-8TC |
6×86X53mm |
1 |
|
1A快斷微型方形保險絲 |
|
1 |

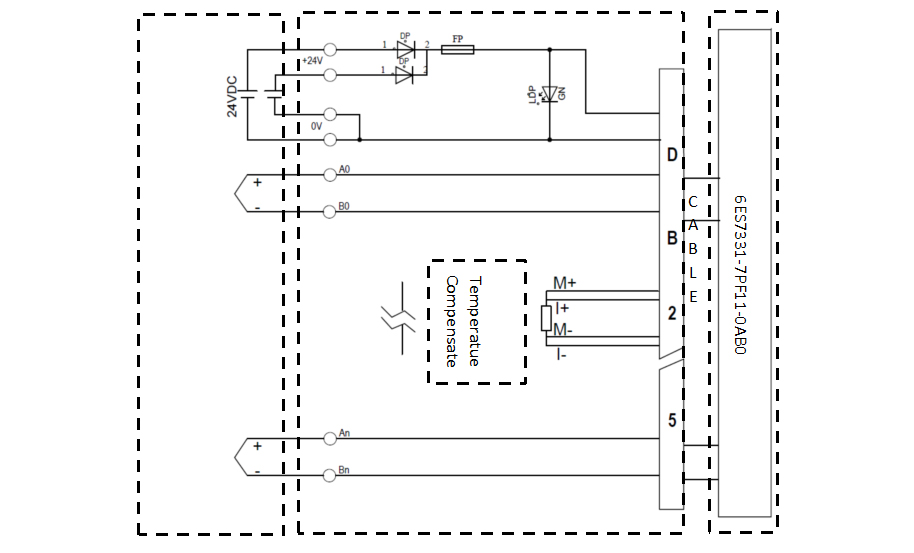

接線示意圖
wiring diagram
