子模塊(16路數字量輸入16路數字量輸出模塊NPN)SMD-ES16Dl16DO-P

prevnext

查看全部大圖

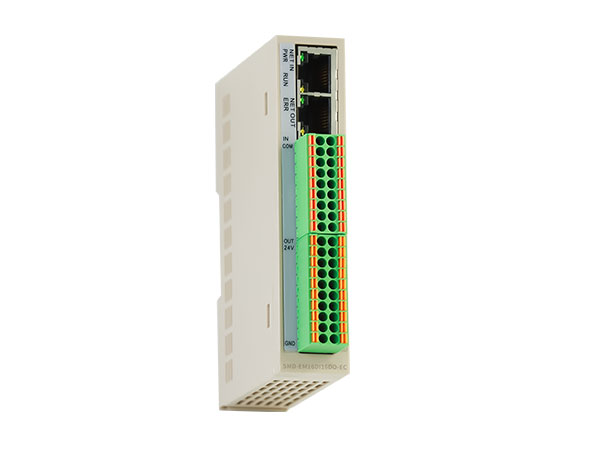

子模塊(16路數字量輸入16路數字量輸出模塊NPN)SMD-ES16Dl16DO-P

特性

①使用 DIN35mm 標準導軌。

② 采用插拔式接線端子，配線方便快捷

③ 標準通信線纜

在線咨詢

全國熱線
13625289878

世麥德IO模塊手冊

產品詳情

網絡特性

總線協議   Profinet

數據傳輸介質 Ethernet/EtherCATCAT5―電纜
連接方式   2*RJ45

傳輸速率 25Mb/s

傳輸距離   ≤100m（站站距離）

物理特性

額定電壓 24VDC(±25%)
額定電流消耗 100mA
重量   152g
尺寸   111*77*24mm
防護等級 IP20
工作溫度 -10~6O℃
存儲溫度 -25~75℃
相對濕度 95 %，無凝結
電氣隔離 500V(電源觸點/電源電壓/Ethernet)

檢測狀態反饋支持

手動設置輸入濾波 0~255:0表示不濾波,其他值示:0.5ms*value

斷線輸出點狀態切換保持、全高、全低

數字量輸入

數字量輸入額定電壓 24VDC(±25%)
信號點數 16

信號類型同時支持PNP和NPN

輸入電流 5 mA

隔離方式   光耦隔離

通道指示燈綠色LED燈

數字量輸出

額定電壓   24DC(±25%)

信號點數 16

信號類型 PNP

負載類型阻性負載、感性負載、燈負載

單通道額定電流 Max: 1A

全部通道同時輸出額定電流 Max: 500mA

端口防護過壓、過流、過熱保護

隔離方式光耦隔離

隔離耐壓 500v

通道指示燈綠色LED燈
